电阻分压器工作原理概述

发布时间:2020-12-12 14:09:00 点击:

  内部电阻为纯电阻,结构简单,使用方便,测量精度高,稳定性好,被广泛采用。在雷电冲击电压条件下,采用电阻分压器作为转换装置,具有一定的有点:


  1)当它采用温度系数小的电阻丝康铜丝或温度系数小而且电阻系数高的卡玛丝绕成时,它的温度稳定性高,长期稳定性也较高。


  2)采用压缩性的电阻分压器结构,它的响应特性有可能做得比较高。


  由于具有上述的优点,较多的标准测量系统是由电阻分压器组成的。但它还有一些不足之处:


  1)为追求高响应性能,它的阻值不能太高。由于它会对冲击电压发生器造成负载影响,他的接入会缩短冲击波的半峰值时间。但一般可以调整发生器的波尾电阻来解决。


  同样由于上述原因,电阻电容器难以应用于测量操作冲击电压。

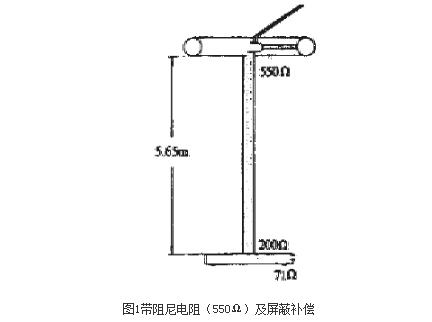

  电阻分压器测量瞬态脉冲电压时所产生的误差,与阻值和对地杂散电容的乘积有关,所以应尽量减小对地杂散电容的大小及影响。电阻分压器应尽量减少电感,为此,用卡玛丝或康铜丝正反密绕在一绝缘管上,层间只垫很薄的绝缘纸,然后浸在装有变压器油的绝缘筒中,以缩小分压器的尺寸,减少对地电容,并在其顶端装屏蔽环作补偿其结构见图

  电阻分压器测量冲击电压时所产生的误差,与阻值R和对地杂散电容C的乘积有关。所以我们可以改变相应的参数来改进电阻分压器的性能。例如测量高压快脉冲的电阻分压器、具有最佳方波响应的电阻分压器、两种变截面的高压纳秒电阻分压器、小型微妙级200kV脉冲电阻分压器、新型的600kV冲击电阻分压器。
