影响变频串联谐振试验结果因素列举

发布时间:2021-03-3 11:42:00 点击:

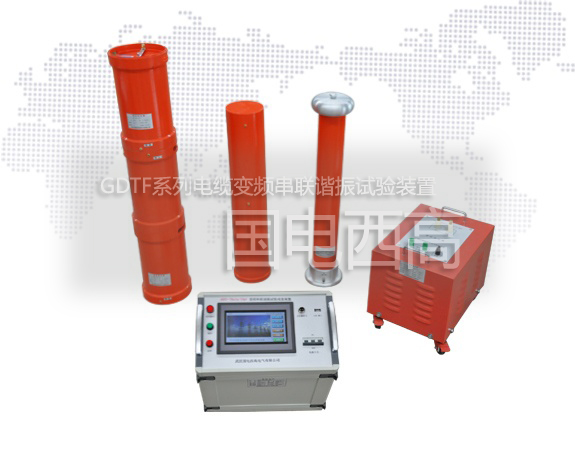

  变频串联谐振试验不同于一般通用的试验仪器,大的特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等。它的选型通常需要根据用户的试品范围和试验要求进行配置方案的设计,满足不同地区、不同用户、不同试品的试验要求。

串联谐振价格

  然而总有些不确定的因素影响着变频串联谐振试验结果,这些不确定因素包括:

  1、天气的影响

  ①湿度高的情况下,引线电晕损耗大大增加,同时周围电磁场的干扰也增大,使得Q值下降。

  ②温度高的情况下,回路等效电阻大大增加,使得Q值下降。

  2、试验时间的影响

  随着试验时间的延长,设备受热,等效电阻增大,Q值也呈下降趋势。在大暑天这种现象十分显著。往往设备需要休息30分钟才能继续使用。

  3、电抗器的影响

  电抗器一般要求是无损耗电抗器,若是工艺不佳,往往损耗较大。另外,电抗器放置在铁板等金属部件上时,形成了涡流损耗,等效电阻增大。

  4、高电压试验频率不选较好谐振点对Q值的影响

  在应用中,发现当电压升到接近试验电压时,电压上升速度太快并伴有较大的电压波动,甚至能导致电压保护动作,使试验必须重新开始,这对设备安全是不利的。但如果电压保护值设定过大,就不能很好的起到保护被试设备免受过电压的作用。因此,一般在2%试验电压下调到较好谐振频率,之后在不超过40%试验电压情况下再调整一下频率,且稍稍偏小一点,避免出现上述现象。

  5、高压引线的影响

  单项电气设备进行交流耐压试验时,由于试品电容量小,高压引线对试验的影响不大。户外配电装置整体进行交流耐压试验时,设备的安装高度随电压等级增加,电压等级越高,高压引线越长。一般高压引线较长,电晕损耗增强,回路中等效电阻增大。它形成的杂散电容并联在被测电容上,回路谐振频率下降,使得Q值下降;同时周围电磁场的干扰也增大,使得Q值下降。因此,国电西高提醒在进行高电压等级电气设备交流耐压试验时,尽量采用波纹管高压引线。

  综上所述,在进行交流耐压试验时除了依靠电抗器良好的性能外,还要采取各种好的均压措施和合理的选择导线、合理的布置试验现场、合理安排时间等尽量提高Q值,并且采取散热等措施减少设备受热对Q值的影响。
