什么是直流压降法?

发布时间:2012-09-9 11:56:00 点击:

 这种方法是最原始的,也是最简便的测量直流电阻的方法。它是根据欧姆定律R=U/I,只要测量出电路中的电流,和负载两端的电压降,就可以计算出电阻R。关键是电流表及电压表要具有足够的精度,才能保证电阻的测量精度。

按图2-1接线时,

考虑到电压表电阻rv。的分路电流Iv,若仍以R=U/I计算,则变压器绕组电阻:

测量误差a=Rr。)×1000/0。这时-愈大,R愈小,误差就愈小。所以此种接线适用于测量小电阻。

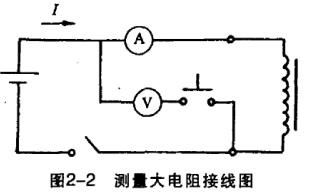

按图2-2接线时,

考虑到电流表ra上的电压降,若仍以R=U/I计算,变压器绕组电阻:

其误差a=rAR×100%.这时R愈大,误差愈小,所以此种接线适用测量大电阻。

    对于具有大电阻、大电感的变压器,如试验变压器YDJ-500,因为测量时间太长,消耗功率大,准确性差,一般不宜用压降法。

    由于变压器绕组有电感存在,所以测量时必须注意电压表的安全,施加电流稳定后,才能接入电压,再读数,特别是断开电源前,一定先断开电压表,以免反电势损坏电压表。

由于压降法准确度不高,灵敏度低,需要换算和消耗电能多等原因,一般很少采用,大多采用电桥法。但是对需通大电流如20A以上的电阻测量,配置数显电流表和电压表用压降法还是很满意的。目前国内外采用压降法进行自动测量、微机处理换算、数显和打字,做成套测试设备供快速测量电阻,也是发展方向。
