语言无线高压核相器
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2015-06-6 08:48:00 点击:
产品简介



目前国内外市场上的核相器大多为近距离、高能耗、单一型的核相器,随着电网的不断发展,核相任务已不再是以往简单的相位检测,高压相序、相位关系、相对定相、带电指示等均纳入核相任务中,因此,选择一款多功能、高性能、低能耗的无线语音高压核相器至关重要。

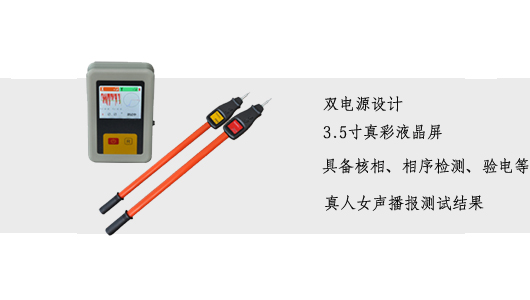

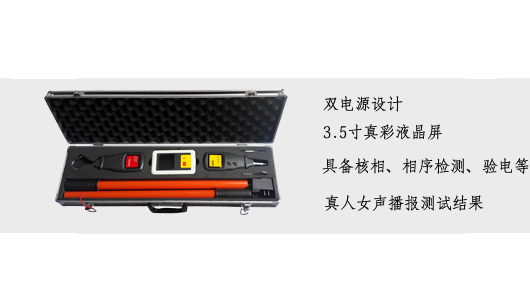

GDHX-9100语言无线高压核相器是我公司在前期产品的基础上升级的又一款高性能无线核相器,整机采用高性能进口锂电池供电,同时增加了外部电池的设计,使用户在急用时即可使用内部锂电池,也能使用外部普通电池,极大的提高了现场的实用性,其直观的三相相量图及真人语音功能为电力工程师提供直观、可靠的判断依据。

GDHX-9100语言无线高压核相器的主要优点在于去掉了连接两个电网(电源)两端的引线,(距离可达200m)可穿过围墙或隔墙(板),不受任何地形和设施构架的方式限制,提高了安全性,操作极为方便,只需一人操作一人监护。

该产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~110kV便携式核相仪通用技术条件DL/T971-2005》要求。

产品特点



  1. 采用双电源设计。发射器内置大容量免维护锂电池,同时也能使用5号电池供电,内部锂电池作为备用电源,在急用时如锂电池未充电,此时可以使用普通的5号电池工作,彻底解决了锂电池急用时充电的问题;
  2. 测试结果准确。通过多重软件、硬件滤波,解决了测试结果误报的现象;
  3. 采用3.5寸真彩液晶屏,清晰展示相向量图及测试结果;
  4. 测试距离远,可达到200米视距,并可穿墙使用;
  5. 多功能设计。具备核相、相序检测、验电等功能;
  6. 真人女声播报测试结果,测试工作更加便捷;
  7. 伸缩式绝缘杆,携带、使用非常方便,绝缘性能符合电力绝缘工器具耐压试验要求。
产品参数



电气指标
  • 可检测电压范围:0.4 ~ 500kV (标准配置为6 ~ 110kV);
  • 无线传输距离:≥ 200米视距 (300米以上需定做);
  • 测试精度:0.1°;
  • 同相定义:严格按照规程的规定设计,相角≤15°为同相,相角≥15°为不同相(也可根据用户定义角度判断范围);
  • 工作频率:45~60Hz,可用于国外60Hz电网的核相;
绝缘指标
  • 发射器(两个)本体采用高耐压尼龙材料,绝缘等级:80kV/cm;
  • 绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管,符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点,该材质特性见表一和表二,表三为此核相仪的综合参数。
表一 绝缘杆机械、电气特性
项   目单 位指 标
马丁式耐热性 ( 纵向 )>200
抗冲击 ( 纵向 )MPa/cm>147
抗弯度 ( 纵向 )MPa>343
表面电阻系数 ( 水浸后 )Ω>10x10 11
体积电阻系数 ( 常态 )Ω/cm>10x10 31
表二 绝缘杆耐压试验参数
电压  (kV)长度 (m)工频耐压  (kV)时间 (min)结果
  标准值试验值
6-101.544441 ~ 5合格
352.480801 ~ 5合格
66~1102.82542541 ~ 5合格

该产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~110kV便携式核相仪通用技术条件DL/T971-2005》要求。

表三 综合参数
序号试验项目单位试验参数备注
3kV6kV10kV35kV110kV220kV500kV
01启动电压kV>0.4>0.4>0.4>0.4>0.4>0.4>0.4合格
02传输视距m> 200 米合格
04泄漏电流μA<30<30<30<30<30<30<30合格
05音响强度dB>75>75>>75>75>75>75>75合格
06直流电压验kV361035110220500合格
07工频耐压0.3m/40kV合格
08抗电弧试验kV3.67.21242130260600合格
09防短路试验kV3.67.2124288176400合格
11温度试验-30~+45合格
12湿度试验%95%95%95%95%95%95%95%合格
13自由跌落10101010101010合格
14冲击试验1000100010001000100010001000合格
15同相干扰kV<1.2<2.4<4<14<44<88<200合格
16反相干扰kV>1.8>3.6>6>21>66>132>300合格
17工作环境 户内户外合格
18工作电压V8.7V锂电
19静态电流μA< 10合格
20动态电流mA< 20合格
21动态功耗W<0.2合格
