GDPD-505 便携式局放巡检测试仪
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2015-06-6 10:11:00 点击:
产品简介



      便携式局放巡检测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。

    根据不同的高压电气设备的特点配备不同的传感器来采集信号,进而检测并评估高压电气设备运行状态,避免设备的突发性事故,有效检测设备绝缘劣化、发生击穿、闪络等严重现象。整套设备涵盖了多种数据统计方式和图形显示模式,自带高能量锂电池,并采用超声波检测技术、高频检测技术、信号现场处理技术、Web后台处理软件等技术进行检测和分析。同时采用高速AD转换电路完成信号的数字化,并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。使用该设备对高压电气设备进行局放带电巡检,便于工作人员及时对高压电气设备的运行状态进行评估,为设备的维修提供了依据,也可为运行设备的故障点进行跟踪测试,大大提高了高压电气设备运行的可靠性、安全性和有效性。

    便携式局放巡检测试仪由便携式局部放电巡检测试仪主机、局放在线巡检软件、高频电流互感器(开口矩形互感器、开口圆形互感器)、超声波传感器(磁吸附式、自吸附式)、局部放电特高频传感器 、局部放电定位探测器、复合式TEV传感器、校准脉冲发生器、输入适配器、天线放大器以及连接线组成。

产品特点



  • 便携式设计

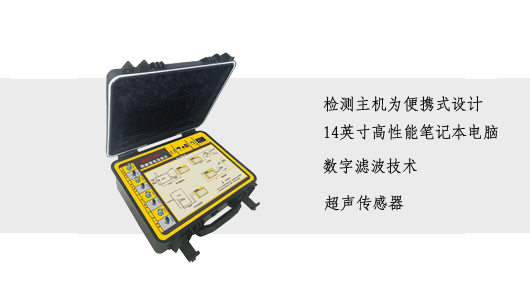

    检测主机为便携式设计,选用14英寸高性能笔记本电脑,使用过程中携带方便。

  • 抗干扰能力较强,检测数据准确

    利用数字滤波技术,可以有效地消除现场干扰,在强干扰环境下也能实现局部放电测量。

  • 高灵敏度的传感器,能够灵敏反映设备内部的局部放电状态

    1)采用宽频带局部放电特高频传感器,检测频带可覆盖300MHz-1.5GHz(任意频带可选),可有效采集到GIS设备内部的局部放电信号。

    2)超声传感器采用目前最先进的技术,实际应用验证,可检测到微弱的放电信号,确保可以有效检测到高压设备内部的局部放电信号。

    3)复合式TEV传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料,内置接收电极,与开关柜柜壁形成电容,可将柜内放电信号耦合到传感器中进行信号处理,确保可以有效检测到开关柜内部的局部放电信号。

    4)高频电流互感器采用有源零磁通设计原理,不仅能够满足mA电流信号的采集,而且具有很强的抗干扰能力。传感器使用金属外壳结构,大大减少了外部磁场对接地电流检测精度的影响。

    5)局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号,同时具备高频电场、超声波检测方法,传感器与主机间采用光纤连接,有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身安全。

  • 安装简单方便

    复合式TEV传感器内置强力磁铁,直接吸附在开关柜柜壁即可,没有其他复杂的安装固定装置。

    自吸附式超声传感器可直接吸附在高压设备的外壁上,而磁吸附式超声传感器前端内置强力磁铁也可以直接吸附在高压设备的外壁上,操作简单而且安全。

    高频电流互感器为圆形或矩形开口式设计,便于卡装在不同接地线上。

    局部放电定位探测器能够操作简单方便,检测时探测器与被试品无任何接线,被试品无需停电,可通过非接触方式检测电缆局放信号。

  • 系统采用多通道数据采集

    可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

  • 连接简单方便

    系统采用多种连接方式,传感器与主机之间选用BNC、SMA接口、光纤三种方式,便于使用。

  • 软件功能

    软件具有局部放电测量、分析,局部放电重复放电次数n的测量、分析,抗固定干扰,抗动态干扰,自由选择椭圆、直线、正弦显示方式,窗口局部进行详细测量、观察放电脉冲,试验电压、电流和局部放电同时测量,两道自动定时保存实验数据,两通道手动或随时保存实验数据,随时存储波形,重新显示、分析过去已保存的试验波形,增益范围每通道六档粗调,每档随意细调,数字开窗技术、可避免干扰对测量的影响,相位开窗、单窗、双窗任选,360度内自由开窗,四通道测量有效地抑制干扰脉冲信号,并同时测量两个试品或一个试品的多个测量点的局部放电信号,方便地分析局部放电信号的来源,内、外同步随意选择;

  • 本软件局部放电显示结果符合IEC60270标准,可使用pC值以及mV值两种方式来显示。
  • 装置内置大容量锂电池,可长时续航

本装置有蓄电池和外接电源两种供电方式,使用蓄电池供电可以方便的对大范围内的高压设备进行检测,蓄电池的持续工作时间不低于4小时;如需长时间连续使用只需提供AC220V±10%交流电源即可。

产品参数



  • 适用范围

    具备对运行中的高压电气设备进行局放带电巡检的功能,适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。

  • 产品技术规范和标准

    1)IEC60270 《局部放电测量》

    2)GB/T7354 《局部放电测量》

  • 使用环境

    1)环境温度: -10℃~50℃

    2)相对湿度:≤95%。

    3)海拔高度:≤1000m

  • 主机技术参数

  1)测量通道:2个独立测量通道,每个通道支持光、电双输入模式

  2)采样精度:12Bit

  3)采样速率:每通道20MHz

  4))检测灵敏度:1pC

  5)测量范围:1pC~100nC

  6)量 程:

            ×0,×1,×10,×100,×1000,×10000(>100dB)

            (其中×10000量程仅做参考)

  7)本量程非线性误差:≤±5%

  8)可测试品的电容量范围:6pF~250µF

  9)测量频带为3dB带宽:10kHz~1MHz,具有滤波器关闭功能。

 10)程控滤波器分段:

          低通滤波20kHz、40kHz、60kHz、80kHz;

          高通滤波100kHz、200kHz、300kHz、400kHz、OFF

          (高通滤波,低通滤波可任意选择)

  11)抗电压冲击能力:2500V,信号端口地,电源端,对地(正、负)

  12)充电电源:AC220V±10%;频率50Hz;功率<50W

  13)内置可充电电池:连续工作4小时以上

其他相关



  • 测量功能

    1)windows操作方式,中文提示操作;

    2)局部放电测量、分析;

    3)局部放电重复放电次数n的测量、分析;

    4)抗固定干扰;

    5)抗动态干扰;

    6)可以选择椭圆、直线、正弦显示方式;

    7)窗口局部进行详细测量、观察放电脉冲;

    8)试验电压、电流和局部放电同时测量;

    9) 两通道自动定时保存实验数据;

    10)两通道手动或随时保存实验数据;

    11)随时存储波形;

    12)重新显示、分析过去已保存的试验波形;

    13)增益范围每通道六档粗调,每档随意细调;

    14)数字开窗技术、可避免干扰对测量的影响;

    15)相位开窗、单窗、双窗任选,360度内自由开窗;

    16)两通道测量有效地抑制干扰脉冲信号,并同时测量两个试品或一个试品的多个测量点的局部放电 信号,方便地分析局部放电信号的来源;

    17)内、外同步随意选择。

  • 分析功能

    1) 二维和三维局部放电图谱显示;

    2)对局部放电脉冲频谱分析;

    3)可静态、动态对局部放电脉冲详细测量、观察。

  • 报告自动生成功能

    1)任意存储、打印局部放电图形及数据、自动生成实验报告;

    2)试验报告编辑功能任意存储、编辑局部放电图形及数据。

  • 打印功能

    连接打印机,打印自动生成的实验报告

  • 报警功能

             当高压设备超过预警值时,仪器会自动报警提示。
