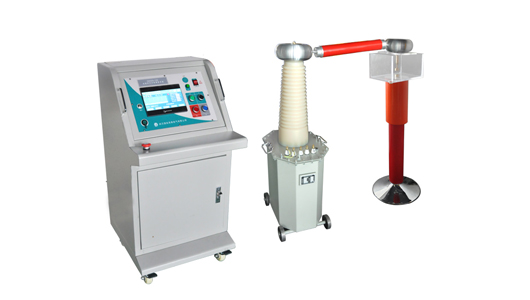

GDZG-100绝缘样片介电强度装置
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 08:53:00 点击:
产品简介



试验装置主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。

本装置的电子控制系统是通过 PLC 控制,数据采集方式通过光电隔离,有效解决试验过程中的抗干扰问题,人机操作使用方便,能够实时显示动态曲线。


产品特点



  1. 标配 7 寸(选配 10 寸高清屏)彩色液晶显示器、可编程控制器 PLC 自动化电气控制。
  2. 高压电压、高压电流(选配智能高流表监测)、低压电压、低压电流同步隔离采集,采用高精度传感器和高性能采集芯片。
  3. 人机界面采用全触控和部分键控操作方式,智能化工作过程,任选自动方式和手动方式。
  4. 独立界面显示高压电压、高压电流(选配智能高流表无线读入)、低压电压、低压电流,时间及耐压结果,高压曲线动态显示,显示直观明了。
  5. 完善的过压、过流保护、闪络保护,自设定输出电压、高压电流上限(选配智能高流表监测、脱扣)、低压电流上限和计时时间。
  6. 具有回零检测功能,自动回零后才可进行试验,安全可靠。
  7. 具有 8000 条 /3 个月的本机存储空间,提供 USB 接口数据导出到外部 U 盘。
  8. 逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
  9. 超过设定低压电流时,自动切断电压输出,降压回零,超过设定高压电流时,高压分合装置(选配智能高流表监测、脱扣)能分断被试品,继续试验,超过闪络保护值后,自动降压回零保护。
  10. 软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
  11. 自动错误诊断,易于发现和解决问题,设备维护简洁、维修方便。
  12. 可选配以太网远程同屏控制(选配 10 寸高清屏)、门联锁警灯警铃等。
产品参数



  1. 输入电压: AC220V ± 10% 50Hz ± 1
  2. 低压输出: AC 0 ~ 220V
  3. 输出电流: 25A ( Max )
  4. 输出容量: 5kVA
  5. 高压输出: 0 ~ 100kV
  6. 计时范围: 0 ~ 900s
  7. 环境温度:- 20 ℃~ 50 ℃
  8. 电压精度 ≤ 1% (F.S)
  9. 9 、电流精度 ≤ 1% (F.S)
