匝间冲击耐压试验仪 是采用脉冲波形比较法 , 以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

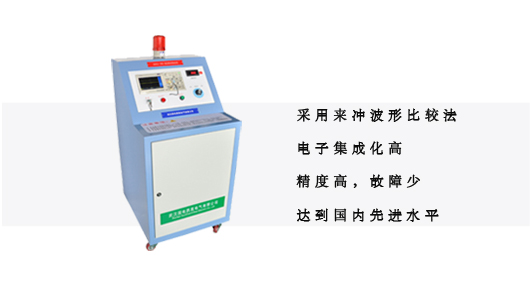

GDZJ-35S 匝间冲击耐压试验仪 是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障

GDZJ-35S 匝间冲击耐压试验仪 适用于额定电压 35000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。

1.  输入电压： 220V±5% ；频率 50Hz/60Hz ±2% ；
2.  测试范围： 0 ～ 35kV 范围内连续可调； ±5% ；
3.  触发次数： 6.25 次 / 秒 --50 次 / 秒；
4.  波前时间： 0.1 - 0.5 µs ( 标准规定 ) ；
5.  容 差 为： (+0.3)/(-0.1) µs ；
6.  脉冲电容： 0.01μF -0.1μF ；
7.  最大输出能量： 60J ；
8.  功 耗： 1000VA ；
9.  绝缘电阻：电源输入端对机架的绝缘电阻 ≥20MΩ ；
10. 介电强度：电源输入端对机架能承受 1500V/50HZImin 耐压试验无飞狐、无击穿现象；
11.  环境温度： 0 ～ 40 度；
12.  相对湿度： 40 度时 ≤80% ；
13. 波形容差： ±3%
14. 外形尺寸： 650×550×1700 ； ( 底部装有万向轮 , 移动方便 )
15. 重 量： 100kg ；
16.  式 样：柜式；
17.  适用范围：额定电压 10000V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
