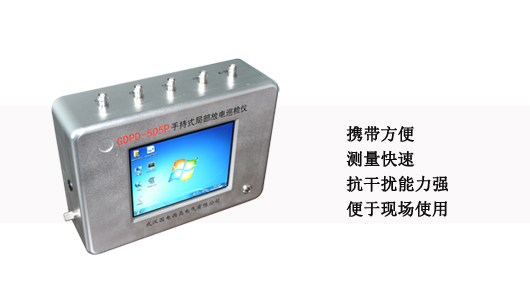

GDPD-505P手持式局部放电巡检仪
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 09:13:00 点击:
执行标准



  1. 高压开关设备和控制设备标准的共用技术要求 DL/T 593
  2. 3.6kV ~~ 40.5kV 交流金属封闭开关设备和控制设备 DL/T 404
  3. 3.6kV ~~ 40.5kV 交流金属封闭开关设备和控制设备 GB 3906
  4. 局部放电测量 GB/T 7354
  5. 电力设备局部放电现场测量导则 DL/T 417
  6. 高电压试验技术 第一部分:一般试验要求 GB/T 16927.1
  7. 高电压试验技术 第二部分:测量系统 GB/T 16927.2
  8. 高电压试验技术 第 3 部分 : 现场试验的定义及要求 GB/T

产品简介



GDPD-505P 手持式局部放电巡检仪 可配合使用特高频传感器、 TEV 传感器、声电组合传感器、超声传感器和宽频带电流互感器( HFCT )在线检测变压器、高压开关柜、 GIS 、电缆接头等高压设备的局部放电情况。携带方便、测量快速,抗干扰能力强,便于现场使用。

其配置软件具有实时波形图、最大峰值显示、定位等功能,软件也可以详查分析某个相位波形,窗口随意放大和缩小,也可以对该段数据进行频谱分析,分析放电波形的频谱含量,使放电波形之间更具可比性,全面统计分析试验数据,减少试验中非稳定性因素对试验结果的影响。

本仪器采用自动或手动记录保存试验数据和瞬态放电波形,提供后期数据分析参考

产品参数



技术特性
通道数 2/4 个电信号接口, 1 个外同步接口
采样率 最大 200MSa/s
采样精度 12bit
量程范围 100dB
量程切换 0-9 共 10 档
频带范围 1Hz-60MHz
本量程非线性误差 5%
检测灵敏度 ≥5pC (实验室条件下); ≥10pC (现场条件下)
图谱显示方式 二维 PPRS 显示、三维 PRPD 显示、正弦显示、统计、频谱( AE ) 5 种显示
电源模式 内置锂电池 /AC 220V
显示
显示屏 6.5 寸 TFT 真彩色触摸液晶显示屏
分辨率 640×480
存储
物理存储 4GB
硬盘 32G 固态硬盘 用于存储试验记录及试验数据
接口
RS232*1 用于与 PC 机同步传输接口
USB*2 可外接鼠标键盘,以及外接移动存储设备
电源模式 电池供电( 16.8V 锂电池) + 外置电源( 220V AC )
电信号接口 2/4 路 BNC 接口,用于信号输入
E-Trig 接口 外同步接口
网口 *1 用于连接网络
接地钮 外部接地用
通用说明
CPU 主频 1.6GHz
系统 WIN7
使用环境温度 -20℃ 至 60℃
存储环境温度 -20℃ 至 85℃
尺寸 280*190*80 mm
重量 3.5kg
配置清单
1 、 主机 用于信号采集、波形显示、数据处理、存储
2 、 超声波传感器 用于测量局部放电产生的超声波信号
检测频带 20 ~ 200kHz
灵敏度 ≤10 pC
增益 40dB
3 、 超高频传感器( UHF ) 用于测量 GIS 中局部放电产生的超高频信号
检测频率 300 ~ 1500MHz
4 、 HFCT (高频电流器) 用于测量设备接地线中通过的局部放电信号
检测波段 500kHz ~ 30MHz
检测灵敏度 10pC
5 、复合式传感器 用于测量开关柜等高压设备局部放电、定位
1 ) TEV 传感器 (集成中) 用于测量开关柜等高压设备局部放电
信号采集 电容式
检测频率 3 ~ 100MHz
测量范围 0 ~ 60dB
2 ) 超声波传感器 (集成在复合式传) 用于测量开关柜等高压设备局部定位
中心频率 40kHz
灵敏度 ≤10 pC
