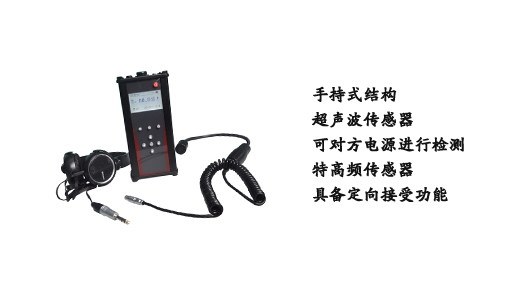

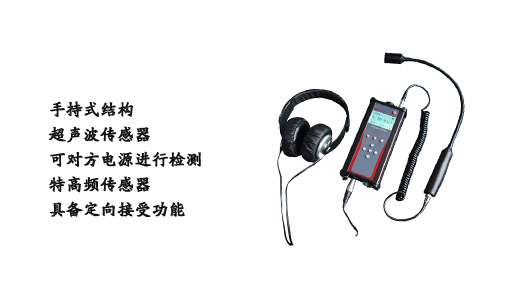

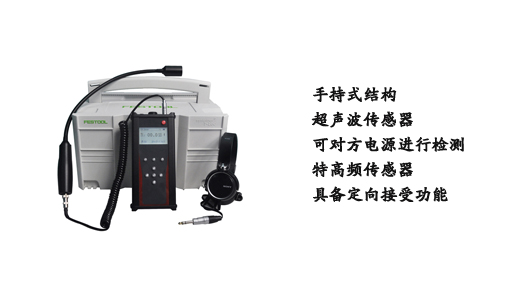

GDPD-300U便携式超声波局放仪
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 09:46:00 点击:
产品简介



局部放电是电气设备绝缘击穿的先兆,局部放电检测是电力设备绝缘状态诊断的重要方法。

特高频法( UHF )和超声波法( AE )是目前国际上公认的、最适合现场使用的局部放电在线检测技术,其有效性得到 CIGRE 联合工作组的一致认同。目前,这种非侵入式的局放检测方式,逐渐被应用于高压电力设备的绝缘缺陷检测。

GDPD-300U F 便携式超声波局放仪 ,综合采用了特高频( UHF )及超声波检测技术 ,可有效地解决现场干扰环境下局部放电信号在线检测的灵敏度问题,适用于对电缆终端头、互感器等电气设备的局部放电缺陷检测及定位

产品特点



  1. 采用非侵入式检测方式,具备特高频及超声波信号检测功能,充分发挥这两种不同检测方法的技术优势,适合对各类电气设备局放缺陷的检测;
  2. 特高频传感器具备定向接收功能,使用时仅需朝向并靠近那些易于辐射出局放特高频电磁波信号的部位,即可检测到局部放电信号,满足巡检使用的要求;
  3. 超声波传感器可在电气设备接地的金属外壳上检测到局放信号,对尖端毛刺放电及悬浮颗粒所产生的振动信号较为敏感,并可对放电源进行定位 。
  4. 手持式结构(主机重量仅 1.5kg ),锂电池供电( 8 小时续航能力),内置大容量存储器,满足现场巡检使用的需求。

产品参数



  1. 适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。
  2. 检测原理:特高频法( UHF )及超声波法( AE )局放信号检测技术。
  3. 检测频带:特高频为 300 ~ 1500 ( MHz ),超声波为 20 ~ 200 ( KHz )。
  4. 测量范围:特高频为 -80 ~ -20dBm ,超声波为 0 ~ 90 dB 。
  5. 灵 敏 度:最小 2pC (具体取决于传感器与放电源之间的距离)。
  6. 特高频传感器: 300 ~ 2000 ( MHz ),具备定向接收特性;
  7. 超声波传感器: 20 ~ 200 ( kHz )。
