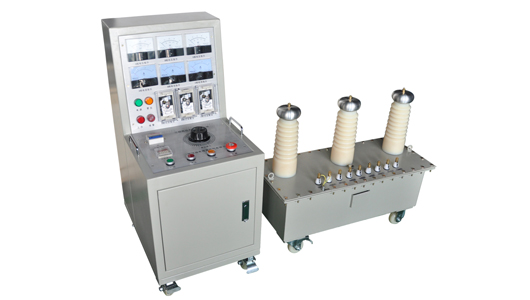

工频交流耐压系统是最基本的试验设备。用于对各种电器产品、电气元件、绝缘材料等进行试验大纲规定电压下的绝缘强度试验,以考核产品的绝缘缺陷,衡量被试品的过电压能力。它由高压试验变压器、电动控制台、调压器等组成。下面就各个部分的使用加以说明。

三相指针 耐压 试验 装置 、 三相 数显 耐压 试验 装置、 三相高压电源 试验装置、 高压电源 试验装置、手动控制箱、操作台 、 高压电源 控制箱 、 高压电源 装置、过电压 试验 装置、 三相 数字耐压试验装置、试验 电源 变压器、 全自动 三相 工频 高压 控制 ( 箱 ) 台、工频 高压 控制台

1. 交流试验变压器铁芯采用优质冷扎取向硅钢片叠制而成。
2. 线圈为同心宝塔形多层圆筒环氧树脂浇注式。
3. 低压线圈在内,高压线圈在外,箱体为柜式方形,装有铁轮。
4. 配套控制台为铁外壳台式结构。
5. 设备具有外形美观,移动方便等特点。

• 试验变压器 技术参数：
  1. 容量25KVA
  2. 输入电压：三相AC400V
  3. 输入电流：36A
  4. 输出电压：AC10KV
  5. 输出电流：1.44A
  6. 仪表相电压：100V
• 配套控制台技术参数:
  1. 容量25KVA
  2. 输入电压：三相四线AC380V
  3. 输入电流：38A
  4. 输出电压：三相AC0～430V
