GDHX-9500 无线高低压语言核相器
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 14:44:00 点击:
执行标准



序号 标准名称
1 GB50150-2006   《电气装置安装工程电气设备交接试验标准》
2 GB/T.311-1997  《高压输变电设备的绝缘与配合》
3 DL/T971-2005 《带电作业用交流 1KV~35KV 便携式核相仪》
4 DL/T596-2005      《电力设备预防性试验规程》
5 DL/T 846-2004    《高电压测试设备通用技术条件系列标准》
6 DL/T848-2004     《高压试验装置通用技术条件》
7 GB1094.1-GB1094.6-96 《外壳防护等级》
产品简介



本公司生产的 “ 无线高压核相仪 ” ,主要应用于电力线路、变电所的相位校验和相序校验,主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路,具有极强的抗干扰性,完全符合 (EMC) 标准要求,适应各种电磁场干扰场合。

将被测导线的高电压相位信号经过处理后直接发射出去,由手持机接收并进行相位比较,对核相后的结果定性,实时显示相位角度差和矢量图

产品特点

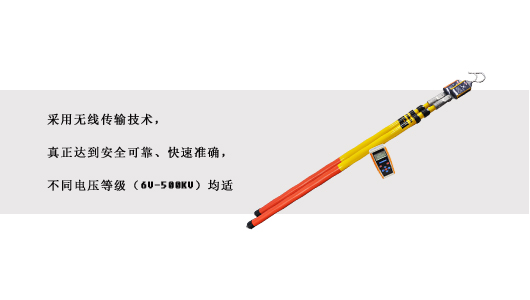

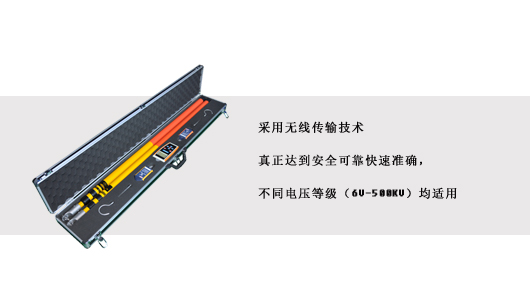

  1. 本产品采用无线传输技术,真正达到安全可靠、快速准确,不同电压等级( 6 V-500KV )均适用。
  2. 在核对电网的结构时,对于三相连接的线路能够准确的识别不同导线的相对相位,在 2个测量组件之间无任何电气上的连接,这样可使测量装置的应用非常灵活和安全。

产品参数



  1.  所测电压: 6 V -500KV ,不同电压等级均适用
  2. 准 确 度:自校误差 ≤±3°
  3. 采样速率: 10 次/秒
  4. 日期时间设置:调整日期和时间,便于用户浏览、查看历史数据
  5. 背光时间设置:常亮、常灭、 0-999 秒内可自行设置
  6. 自动关机设置:从不、 0-999 分钟内可自行设置
  7. 同相定性: ≤20° 为同相(相位阈值 0-90° 内,可自行设置。系统默认 20° )
  8. 异相定性:> 20° 为异相(相位阈值 0-90° 内,可自行设置。系统默认 20° )
  9. 现场校准功能:可对被测导线进行现场校准,确保相位角精度
  10. 手持机和 X 型探测器、 Y 型探测器的传输距离为 X≤150m 、 Y≤150m
  11. 多模式设计,适用性更强,更安全、更方便
  12. 独有的人机交互界面,简捷操作
  13. FCC 天线设计,信号更强,更易穿透墙壁、门或障碍物的阻挡
  14. 双重屏蔽,抗干扰性极强,完全符合 EMC 标准
  15. 图表和数据显示,更方便易读
  16. 定性测量:通过声光信号显示
  17. 定量测量:实时显示相位角度差,误差 ≤5°
  18. 相序校验:顺相序、逆相序   ( 120° 、 240° )
