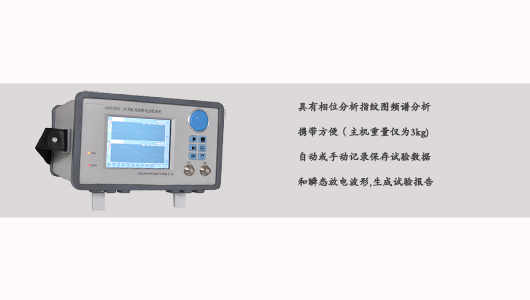

GDPD-PTU 变压器局放带电巡检系统
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 11:09:00 点击:
产品简介



大型电力变压器、电抗器是电力系统的核心设备,其运行状态的好坏直接影响着电网的安全可靠运行,在电网设备全寿命周期管理中,及时了解设备的运行情况是至关重要的。

随着电力系统的发展和系统维护技术的进步,局部放电已成为衡量高压电气设备是否存在潜在性 绝缘问题和质量缺陷的最重要考核指标之一。高压电气设备局部放电带电巡回检测方法,是一种对高压电气设备状态维护的新方法,利用高压电气设备局部放电变化,判断高压电气设备运行健康状况。

GDPD-PTU变压器、电抗器局部放电带电巡检系统将探测器很方便的接到带电运行的被测变压器等高压电气设备上,带电检测、分析当前设备的运行状态,通过检查结果分析、判断当前高压电气设备运行状况, 及时发现故障隐患,保障高压电气设备完好运行。

产品特点



  1. 无须停电,可随时了解运行设备的绝缘状况,局部放电变化趋势。
  2. 可随时确定运行设备的局部放电位置。
  3. 在线检测的数据可以为设备的维修提供依据
  4. 可对运行设备的故障点进行跟踪测试。
  5. 单台巡检仪可用于多台被测设备,也可连续监测运行中的可疑设备。
  6. 巡检仪既可以实现带电巡回检测也可以完成离线局部放电试验和放电点定位试验。
产品参数



  1. 监测范围:0.1pC~100nC
  2. 独立测量通道:独立2通道
  3. 主机监测分辨率:0.1pC
  4. 采样精度:12Bit
  5. 最高采样速率:每通道 5MHz
  6. 本量程非线性误差:5%
  7. 量程切换:×1,×10,×100,×1000(>100dB)5档
  8. 可测试品的电容量范围: 6pF~250pF
  9. 程控滤波器分段:10kHz-100kHz, 80kHz-200kHz, 40kHz-300kHz
  10. 验电源频率范围:50Hz-400Hz
  11. 检测方式:超高频检测、超声波检测、脉冲电流检测
  12. 运行环境温度:-30~40℃
  13. 电源:充电电源: AV220V±10%/配可充电电池2块,持续时间4小时
  14. 超高频传感器
    1. 频带:300MHz~1.5GHz
    2. 信号传输方式:同轴电缆
    3. 检测灵敏度:10pC
    4. 外形尺寸:150×65×60(mm)
    5. 重量: 0.6kg
  15. 超声波传感器
    1. 频带:10kHz~100kHz
    2. 信号传输方式:同轴电缆或光纤
    3. 测灵敏度:10pC
    4. 外形尺寸:φ62×72(mm)
    5. 重量:0.3kg
  16. 宽频带电流互感器
    1. 频带:10kHz~30MHz
    2. 信号传输方式:同轴电缆
    3. 测灵敏度:10pC
    4. 外形尺寸:128×130×35(mm)
    5. 重量:0.8kg
