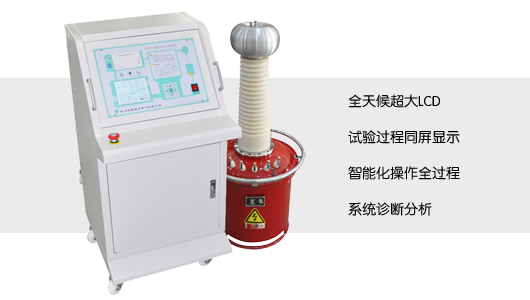

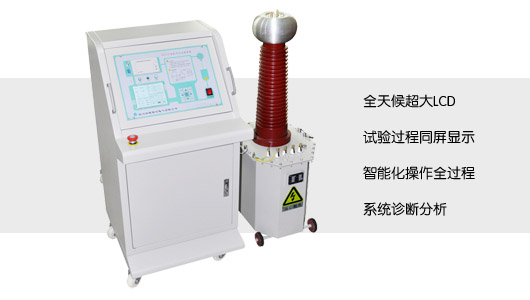

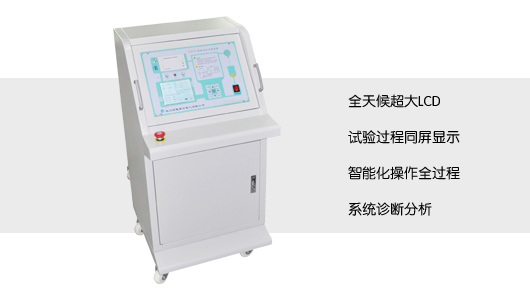

GDYD-A 系列智能耐压试验装置(台式)
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 10:07:00 点击:
执行标准



DL/848.2-2004

产品简介



GDYD-A系列智能工频耐压试验装置(台)是新一代的工频耐压试验设备,是根据国家最新电力行业标准而设计的,性能卓越的工频耐压试验设备。可用于各种电器设备,电气元件,以及绝缘材料等进行设定电压下的绝缘强度试验,耐压试验等。

本产品是整套装置主要设备包括控制台与试验变压器,配件包括:“高压滤波电容”、“限流电阻”、“保护球隙”、“绝缘支架”、“微安表”、“分压器”、“放电棒”、“油杯”等。

根据试验环境和被试品不同,选择合适套件,既可以提高测试准确率,又可以降低价格,提高性价比,强烈建议与本公司工程师沟通准确选型

产品别名



 全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱
产品特点



    1. 全天候超大LCD

      320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。

    2. 试验全过程同屏显示

      高低压电压、电流四路测量方式,可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区,让试验过程一目了然。

    3. 高速采集信号

      人机对话全键盘操作方式,任选自动及手动操作、交直流耐压方式或串级耐压方式,任意设定输出电压、高低压电流上限和计时时间。

    4. 系统诊断分析功能

      系统具有耐压试验自动诊断分析功能,易于发现试品击穿、闪络等故障及帮助解决问题。

    5. 全面保护功能

      完善的过压、过流保护,设定值上限保护。逼近式调压算法,到达设定电压后自动计时,计时结束后自动降压回零。在显眼位置增设“紧急停”,试验过程中可随时切断电源。

    6. 系统帮助功能界面

      进入功能界面后,可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间,为打印报表提供时间依据;可为用户提供一些操作规范和安全注意事项;可方便用户根据接线示意图正确接线。

    7. 双重过流保护,测试更安全

      具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。

    8. 安全零位检测

      具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。

    9. 适用局放试验

      可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc.

    10. 绝缘阻抗检测功能

      具有绝缘阻抗检测功能,直接反映被试品绝缘强度。

    11. 超强适应能力

      精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。

    12. 强大的扩展功能
      • 可选配接地检测功能,试验开始前确定安全接地后方能升压。
      • 可预留门连锁、警灯、警铃等接口,满足不同客户需求。
      • 可选配远程通信、外接分压器校验接口等
      • 可选配预设不少于两个电压和时间点,系统可根据预设电压自动升、降压过程并保持时间。



产品参数



  • 输入电压:三相四线AC380V±10% 50Hz±1
  • 输出电压:0-1000kV
  • 输出容量:0-1000kVA
  • 计时范围:0-999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.0% (F.S)
  • 电流精度 ≤1.0% (F.S)



规格容量 KVA低压侧高压侧测量 变化6 分钟 温升 ℃阻抗 电压 %空载 电流 %质量 Kg外形尺寸 长 Х 宽 Х 高 mmХmmХmm
电压 V电流 A电压 KV电流 mA
10/501020050502005005010<460260Х375Х750
15/501540037.550300500508<470270Х420Х800
20/50204005050400500508<485285Х440Х820
30/50304007550600500508<4100295Х386Х840
50/5050400125501000500508<4120320Х416Х910
10/100102005010010010005010<465350Х475Х1300
15/1001540037.51001501000508<485510Х390Х1320
20/10020400501002001000508<4100540Х400Х1340
30/10030400751003001000508<4110560Х410Х1360
50/100504001251005001000508<4125600Х460Х1410
10/150102005015066.715005010<490265Х380Х1750
15/1501540037.51501001500508<4100510Х390Х1800
20/15030400501501331500508<4110540Х415Х1800
30/15030400751502001500508<4125560Х430Х1800
50/150504001251503331500508<4140640Х490Х1850
