GDTF系列 电缆变频串联谐振试验装置
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 10:41:00 点击:
执行标准



DL/T849.6-2004
产品简介



GDTF系列变频串联谐振试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。

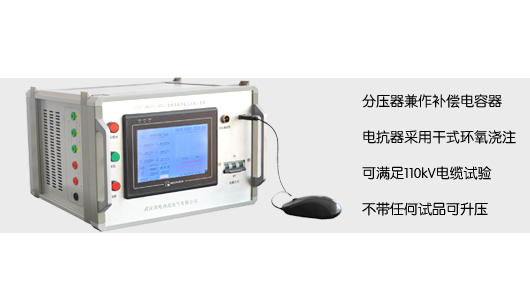

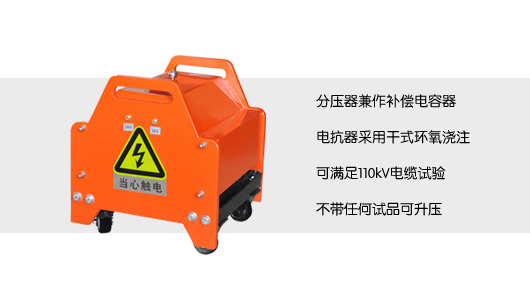

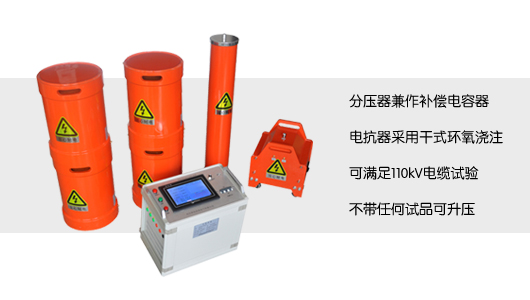

本产品由调压电源、励磁变压器、电抗器、电容分压器组成。是系列产品中,针对电缆进行配置的。

产品别名



串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用 串联谐振系统
产品特点



  1.  500kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生;
  2.  本系统要求单个人能现场搬动的部件重量不超过30kg,适合现场搬运;
  3.  电源采用220V单相电源或380V单相电源,方便现场取电;

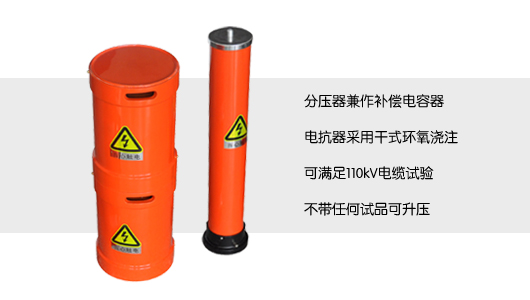

  4.  电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。
  5. 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;
  6. 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;
  7. 先调感后调频方式能准确找到最大Q点,避免电压上升导致的谐振偏移;
  8. 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。



产品参数



产品型号输入电压 (V)输出电压 (kV)容量 (kVA)适用范围主要配置
GDTF-44/223800--224410kV 电缆≤ 1kM(300m ㎡ )2.5kW 变频源 1 台、
2.5kVA 励磁变 1 台、
电抗器 2 台 22kV/1A 、
分压器 25kV
GDTF-88/223800--228810kV 电缆≤ 2kM(300m ㎡ )4kW 变频源 1 台、
4kVA 励磁变 1 台、
电抗器 2 台 22kV/2A 、
分压器 25kV
GDTF-132/223800--6013210kV ( 300 m ㎡)电缆 3km 、
35kV ( 300 m ㎡)电缆 1km
6kW 变频源 1 台、
6kVA 励磁变 1 台、
电抗器 3 台 22kV/2A 、
分压器 60kV
GDTF-176/223800--6017610kV ( 300 m ㎡)电缆 4km 、
35kV ( 300 m ㎡)电缆 1km
7.5kW 变频源 1 台、
7.5kVA 励磁变 1 台、
电抗器 4 台 22kV/2A 、
分压器 60kV
GDTF-264/223800--6026410kV ( 300 m ㎡)电缆 6km 、
35kV ( 300 m ㎡)电缆 2km
10kW 变频源 1 台、
10kVA 励磁变 1 台、
电抗器 6 台 22kV/2A 、
分压器 60kV
GDTF-330/223800--6033010kV ( 300 m ㎡)电缆 8km 、
35kV ( 300 m ㎡)电缆 2.5km 、
10-35kV 开关,变压器
15kW 变频源 1 台、
15kVA 励磁变 1 台、
电抗器 6 台 22kV/2.5A 、
分压器 60kV
GDTF-640/323800--13064010kV ( 300 m ㎡)电缆 10km 、
35kV ( 300 m ㎡)电缆 4km 、
110kV 电缆≤ 1kM(400m ㎡ ) 、
兼容 35-110kV GIS
25kW 变频源 1 台、
25kVA 励磁变 1 台、
电抗器 8 台 32kV/2.5A 、
分压器 130kV
GDTF-1280/323800--130128010kV ( 300 m ㎡)电缆 20km 、
35kV ( 300 m ㎡)电缆 8km 、
110kV 电缆≤ 2kM(400m ㎡ ) 、
兼容 35-110kV GIS
50kW 变频源 1 台、
50kVA 励磁变 1 台、
电抗器 8 台 32kV/5A 、
分压器 130kV
GDTF-1950/1303800--5201950110KV 电缆≤ 2.5KM 、
220KV GIS 、
110KV 开关、 主变
100kW 变频源、
100kVA 励磁变、
电抗器 4 台 130KV/3.75A 、
分压器 520kV
GDTF-3250/1303800--5203250110KV 电缆≤ 5KM 、
110KV 、 220kV 开关、
GIS 、 主变
150kW 变频源、
150kVA 励磁变、
电抗器 4 台 130KV/6.25A 、
分压器 520kV
GDTF-6500/1303800--5206500110KV 电缆≤ 10KM 、
110KV 、 220kV 开关、 GIS 、 主变
300kW 变频源、
300kVA 励磁变、
电抗器 4 台 130KV/12.5A 、
分压器 520kV
