GDTF系列 发电机变频串联谐振试验装置
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 10:49:00 点击:
执行标准



DL/T 849.6-2004
产品简介



GDTF系列 变频串联谐振试验装置广泛应用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品,如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。

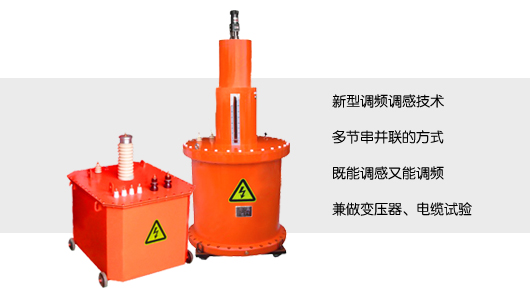

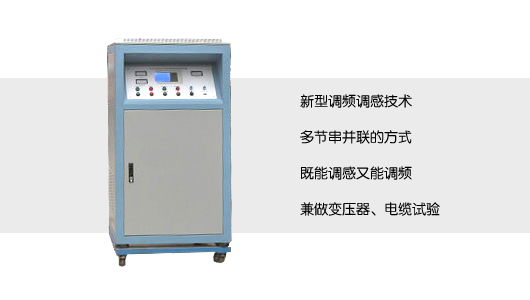

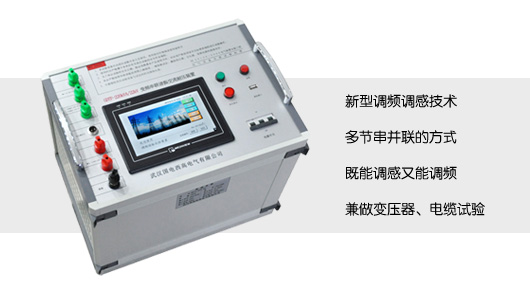

整套试验装置由调频电源主机、电抗器、分压器、激励变压器、连接导线和补偿电容器(可选器件)组成,接入被试品后组成一个谐振系统进行交流耐压实验。

本产品是GDTF系列中,专门针对发电机所需容量进行配置。



产品别名



 串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用 串联谐振系统
产品特点



  1. 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,且单件设备重量小于60公斤,彻底解决现场搬运困难问题;
  2. 整套装置原理先进,同时应用新型调频调感技术,严格保证发电机工频耐压试验要求;适用范围宽,大大提升设备使用价值;
  3. 配置20Hz-300Hz变频控制源,其保护功能强,输出波形好,稳定性好,具备多种工作模式,操作方便,而且采用220V或380V两种电源,方便现场取电;
  4. 先调感后调频方式能准确找到最大Q点,避免电压上升导致的谐振偏移;
  5. 配置灵活,扩展功能强。可选配不同类型电抗器或采用多节串并联的方式,满足电力系统所有容性试品试验要求;同时可以满足需要做工频试验的场合,也可以满足变频方式做试验的场合;实现一机多用,性价比高。
产品参数



产品型号输入电压 (V)输出电压(kV)

容 量
(kVA)

适用范围主要配置
GDTF-100/503800--50100发电机0.07-0.13uF 、10kV 电缆≤1kM(300m㎡)50kV/1A固定电抗器 一台、50kV/1A 可调电抗器一台、分压器50kV
GDTF-150/503800--50150发电机0.13-0.2uF 、10kV 电缆≤1.5kM(300m㎡)50kV/1.5A 固定电抗器 一台、50kV/1.5A 可调电抗器一台、分压器50kV
GDTF-225/503800--50225发电机0.2-0.27uF 、10kV 电缆≤2.5kM(300m㎡)50kV/1.5A固定电抗器二台、50kV/1.5A 可调电抗器一台、分压器50kV
GDTF-360/603800--50360发电机0.27-0.33uF60kV/2A固定电抗器 一台、60kV/2A 可调电抗器一 台、分压器60kV
