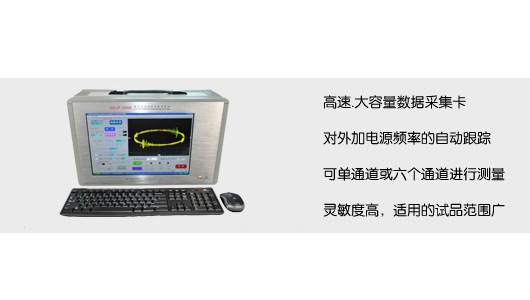

GDJF-2006 数字式局部放电检测系统数字式局部放电检测系统具有灵敏度高，适用的试品范围广等优点。它是具有我国特色并达到国际先进水平的新一代局部放电检测仪，适用于电机、变压器、互感器、电缆、套管、电容器及其它高压电器的局部放电定量测试。



数字式局放仪、局部放电检测仪器、数字式局部放电检测仪、



1. 采用高速大容量数据采集卡，能进行连续采集局放数据，数据复现性好，准确度高。
2. 具有测试、分析(多参数分析、二维图谱分析、三维图谱分析)、数据保存、报告生成及打印等功能
3. 能同时显示局部放电波形(椭圆、正铉波、直线三种方式)、局放量和测试电压。
4. 在校正和测试过程中自动调节增益而不需要人为干预，操做简便。
5. 可适应工频(50Hz)。三倍频(150Hz)和最高至400Hz的电源。
6. 开门开窗可任意设置最小可至1度。
7. 可单通道也可四个通道进行测量。
8. 体积小，重量轻。既适合于电力部门和制造厂车间等现场使用，也适合于科学研究试验。





1. 可测试品的电容量范围：6pf～250uf。
2. 检测灵敏度：<0.02pc(电容50pf时)。
3. 放大器：3db低端频率f1 10、20、30、50、80kHz任选，3db高端频率fh 100、200、300、400、500KHz任选。增益
4. 节范围>120db，档间增益差20±1db。正、负脉冲响应不对称性<1db。
5. 时间窗：窗宽1°～360°，窗位置可任意旋转。
6. 试验电压表：0～200kV，数字表显示时误差<3%F.S。
7. 采集通道：4通道/卡。
8. 输入阻抗：1MΩ。
9. 采集卡最高采样率：20MHz。
10. AD分辨率12BIT。直流精确0.2%。
11. 每通道采样长度：8M。
12. 触发方式：手动、外触发、内触发。
13. 采集卡带宽：3MHz(-3DB)。
14. 重量：约15kg。
