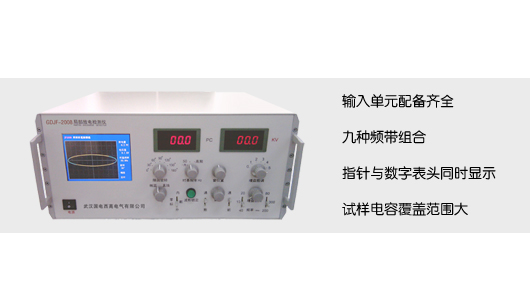

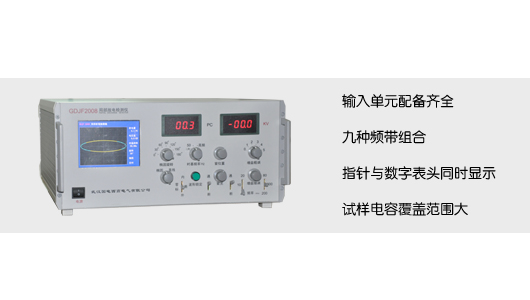

GDJF-2008 局部放电检测仪
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 11:02:00 点击:
执行标准



DL/T 417-2006
产品简介



GDJF2008 型局部放电检测仪是近年来国电西高新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。

GDJF2008 型局部放电检测仪的检测灵敏度高,试样电容复盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量,指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。

本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

产品别名



  局放仪器、局部放电检测仪、局部放电检测装置
产品特点



  1. 采用大屏幕示波管,屏幕有效工作面积100×80mm,可清晰地观测放电波形。
  2. 具有A、B、C三通道试验接口,试验更方便。
  3. 采用双表头显示放电量,既有数字表显示PC值,同时又有指针表头显示PC值,指针表可分线性和对数指示。
  4. 机内噪声小,检测灵敏度高,电容覆盖范围大,适用试品范围广。
  5. 体积小,重量轻,便于携带。
产品参数



  • 可测试品的电容量范围6PF--250μF
  • 检测灵敏度(见下表)
  • 放大器频带:
    • 低端:10kHz、20kHz、40kHz任选
    • 高端:80kHz、200kHz、300kHz任选
  • 放大器增益调节:粗调六档,档间增益20±1 db;细调范围>20db。
  • 时间窗:
    • 窗宽:可调范围15°~150°;
    • 窗位置:每一窗可旋转0°~170°;
    • 两个时间窗可分别开或同时开。
  • 放电量表:
    • 指针式表头:
      • 对数刻度1-10-100 误差<±5%(以满刻度计)
      • 线性刻度0-1000 误差<±5%(以满刻度计)
    • 数字表头:
      • 以3½LED数字表显示
      • 0-100.0 误差<±5%(以满刻度计)
  • 椭圆时基:
    • 频率50Hz、100Hz、150Hz、200Hz、400Hz。
    • 椭圆旋转:以30°为一档,可作120°旋转。
    • 显示方式:椭圆——直线。
    • 高频时基椭圆可按输入电压(13∽275V)调节至正常大小,其摄取功率<1伏安。
  • 试验电压表:
    • 量程:100kV(可扩展)
    • 显示:3½数字电压表指示
    • 精度:优于±5%(以满刻度计)
  • 内、外零标功能
  • 体积:500*500*210(宽*深*高)mm3
  • 重量:约18kg
输入单元序号 调谐电容 单位 灵敏度(微微库) (不对称电路)
16-25-100微微法0.02
225-100-400微微法0.04
3100-400-1500微微法0.06
4400-1500-6000微微法0.1
51500-6000-25000微微法0.2
60.006-0.025-0.1微法0.3
70.025-0.1-0.4微法0.5
80.1-0.4-1.5微法1
90.4-1.5-6.0微法1.5
101.5-6.0-25微法2.5
116.0-25-60微法5
1225-60-250微法10
7R电 阻 0.5
