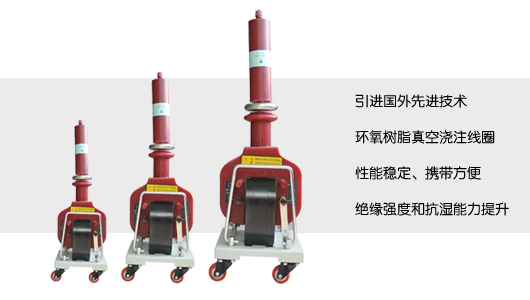

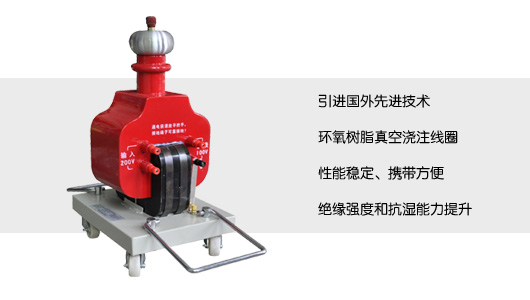

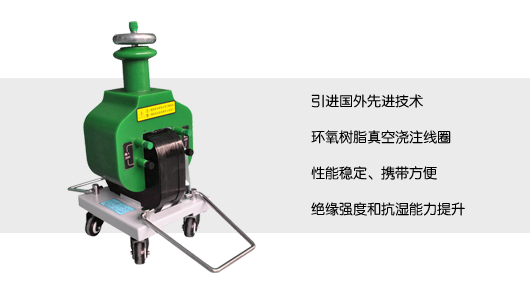

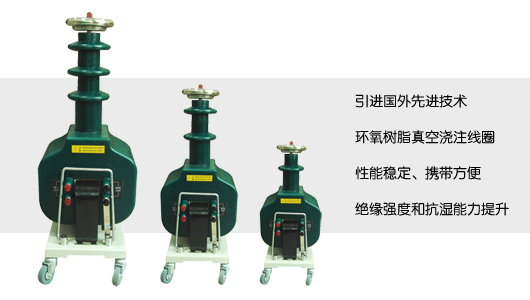

GTB 干式试验变压器
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 11:26:00 点击:
执行标准



DL/T848.2-2004
产品简介



GTB 干式试验变压器,是引进国外最新先进技术,利用先进的生产设备,采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料。与其同容量,同电压的油浸式试验变压器相比,明显地具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能,直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的首选产品

产品别名



干试变、干式试验升压器、干式高压试验变压器

产品特点



与其同容量,同电压的油浸式试验变压器相比,明显地具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有效地削弱了漏磁提高了绝缘强度和抗湿能力。

产品参数



  1. 阻抗电压: 12%
  2. 输出电压波形:工频、正弦波
  3. 表面温升:<55℃
  4. 空载损耗:0.2%~0.35%
  5. 允许连续运行时间:1小时
  6. 间续运行时间:连续
  7. 单台额定容量: 2~50kVA
  8. 单台额定输出电压:AC0~50~100kV
  9. 变比误差:<±1%
  10. 阻抗电压:<10%
  11. 表面温升:<55℃



规格型号容量(kVA)输入电压(V)输出电压(kV)输出电流(mA)外形尺寸(mm)重量(kg)
GTB-1.5/501.5200

400
5030260×240×45012
GTB-3/50360330×280×51025
GTB-5/505100330×280×51037
GTB-10/5010200360×350×85032
GTB-15/5015300360×350×95072
GTB-20/5020400360×350×100078
GTB-25/5025500430×450×110082
GTB-30/5030600430×450×1200120
GTB-5/1005200

400
10050360×350×100072
GTB-10/10010100360×350×110075
GTB-15/10015150360×350×120078
GTB-20/10020200430×450×120082
GTB-25/10025250430×450×1200110
GTB-30/10030300430×450×1200120
GTB-15/12015120125360×350×110085
GTB-20/12020160430×450×120090
GTB-25/12025200430×450×1200115
GTB-30/12030250430×450×1200130
