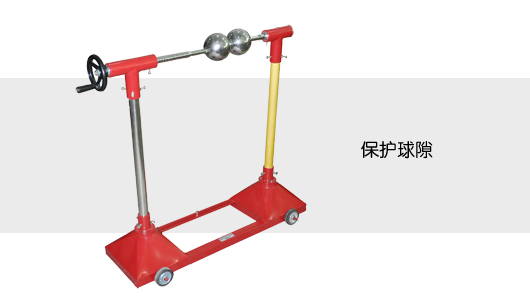

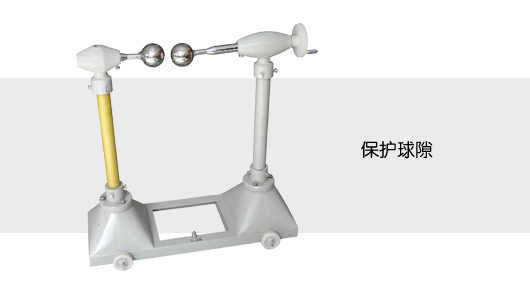

保护球隙
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 11:40:00 点击:
产品简介



放电球隙是一对直径相同的球型电极,当其与试验变压器、控制台、调压器、水电阻等组成成套测试设备后,可在工频高压试验时用于高压测量及保护被试物品之用。

产品别名



放电球隙测压器、保护球隙测压器、球隙测定器
其他相关



放电球隙的应用:

在作试验时将球隙器和试品并联,球隙器本身串有每伏1欧的保护电阻,先将球隙调整在60%试验电压(球隙的放电距离可以从下面球间隙放电电压表,表1、表2中查得),此时试品应同时接上。测定当球隙放电时试验变压器和低压侧电压表读数(取3~4次平均值)然后按同样方式测定70%和80%试验电压时电压表读数,以此三点线值作一曲线(大多为一直线),再延长此曲线(大多按正比例推算)至所需的试验电压高10~15%位置上,作为耐压验过程可能发生过电压的放电保护。

使用球隙时,应以试验时的气温和气压下修正系数来修正,可按下列公式计算:

V’2=SV2

S=0.3869/(273-t)

其中:S—相对空气密度

      P—气压(毫米汞柱)

      t—气温(℃)

      V2—试验状态下的电压

      V’2—标准状态下的电压(P=78毫米汞柱、t=20℃)

           也即为放电曲线中所求得电压

 三、注意事项:

高电压绝缘试验的安全规则,必须按照国家1995-10-01实施GB311.6-83《高电压试验技术》第二部分“试验程序”和水电部《电气设备预性验规程》为准。
