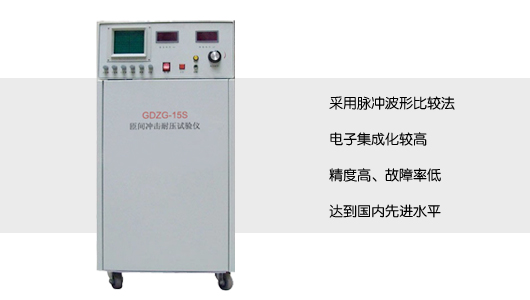

GDZJ-15S 匝间冲击耐压试验仪
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2013-01-1 10:40:00 点击:
产品简介



匝间耐压试验仪可以检查以下故障:

  • 匝间绝缘击穿
  • 电晕放电
  • 绕组接错、嵌错线
  • 绕组断线
  • 匝数差异
  • 相间对地、绕组相间或绕组和铁芯间局部短路



产品特点



GDZJ-15S 匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。

因漆包线的绝缘涂敷层本身存在着质量问题,以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等,都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。

为了提高产品的质量和使用寿命,保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的,因而对产品进行这项试验就势在必行。

根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准,必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。

GDZJ-15S 匝间耐压试验仪是采用脉冲波形比较法,以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析,能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。

GDZJ-15S 匝间耐压试验仪整机电子集成化较高,测试波形可在试验仪自带的示波器上观测,峰值电压可在数字表上直读,Y轴幅值和X轴扫描速率连续可调,整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内先进水平。

由于仪器能提供较高测试冲击电压和承受较大负载能力,因此特别适用于中小型交直流电机制造厂作匝间耐压试验用。本仪器是贯彻GB755-87,GB14711-93标准的一种新型仪器,是提高我国电机绝缘测试水平和可靠性的必不可少的手段。

GDZJ-15S 的适用范围:满足额定工作电压380V-6600V,≤500KVA的各种型号的中小型电机,高压电机。亦满足摩托车、汽车行业等低压直流电机,发电机电机,起动电机,吸尘器电机及Y80—Y355电机全部适用。



产品参数



峰值电压500V-15KV
峰值测试误差≤5% (1-15kV)
波形上升时间0.5μS或0.2μS
工作电源220V±5% 50Hz
功耗小于800W
外形尺寸98cm×50cm×56cm
重量约70kg
