GDZG-300B 便携式直流高压发生器
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2014-11-11 10:21:00 点击:
产品简介



执行标准:DL/T848.1-2004

GDZG-300B 便携式直流高压发生器是国电西高根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

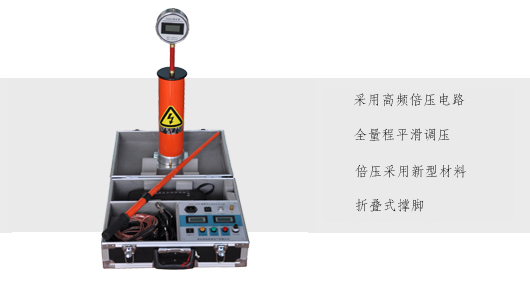

产品特点



  • 采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
  • 采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。
  • 全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数± 0.2kV),电流误差±1个字。
  • 升压电位器零起升压。
  • 75%UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±1%。
  • 过压保护采用拔码设定,一目了然,误差±1%。
  • 倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
  • 折叠式撑脚,直径面积大,稳定性能好。
  • GDZG-40kV一体化设计、高压拖地电缆引出,方便现场试验。
  • GDZG系列产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。
产品参数



一体机

规格

技术参数

60/2

120/2

额定电压( kV )

60

120

额定电流( mA )

2

2

额定功率( W )

120

240

机箱重量( kg )

2

3

倍压重量( kg )

2.5

4

倍压高度( mm )

400

500

电压测量精度

数显表±( 1.0% 读数± 2 个字)

电流测量精度

数显表±( 1.0% 读数± 2 个字)

波纹系数

≤ 1%

电压稳定度

随机波动,电源电压变化± 10% 时≤ 1%

过载能力

空载电压可超出额定电压 10% 使用十分钟

最大充电电流为 1.5 倍额定电流

电源

单相交流 50Hz 220V ± 10%

工作方式

间断使用

一次连续时间最长为 30 分钟

工作环境

温度: -10 ~ 40 ℃

相对湿度:室温为 25 ℃时不大于 85% (无凝露)

海拔高度: 1500 米以下

带 电 容

负荷能力

被试品电容量无限制

可用 1.5 倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度 0.75UDC1mA 单触按钮(精度≤ 1.0% )最适合氧化锌避雷器试验

过压保护采用拨置,一目了然

机箱倍压放置一个铝合金箱,整机一手可提
