GDFR-A系列智能高压测量系统

为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察

发布时间：2014-11-11 14:32:00 点击：

执行标准

DL/T 846.1-2004	《高电压测试设备通用技术条件第 1 部分 : 高电压分压器测量系统》
GB/T 19749-2005	《耦合电容器及电容分压器》
JJG 496-1996	《工频高压分压器》
DL/T 848-2004	《高压试验装置通用技术条件》
DL/T 596-2005	《电力设备预防性试验规程》
GB1094 .1-GB1094.6-96	《外壳防护等级》
GB2900	《电工名词术语》
GB/T16927.1~2-1997	《高电压试验技术》
GB4793-1984	《电子测量仪器安全要求》
GB191	《包装贮运标志》
GB/T.311-1997	《高压输变电设备的绝缘与配合》

产品简介

GDFR-A系列智能高压测量系统是国电西高在FRC系列交直流分压器的基础上根据客户的要求研发的新一代智能高压测量装置。客户可根据所测量电压精度要求，来选择不同的准确度。该系列最高准确度分别为：AC:0.5%/DC:0.5%。采用电位屏蔽式高压测量装置，是我公司最新研发的产品，与其他公司同类产品相比，国电西高采用美国进口的填充介质，内部采用多种专利屏蔽技术，使该系列产品有更长的使用寿命和更高的稳定性，在该领域拥有绝大部分的市场占用量和市场美誉度。

产品别名

可替代产品名

交直流分压器、数字高压表、高压表、高压数字表、分压器、阻容分压器、静电电压表、高压分压器、交直流分压装置、交直流高压表、交直流高压分压器、交流分压器、直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压表、千伏表、低频率高压电压表、低频交直流高压数显表、高压数显电压表

产品特点

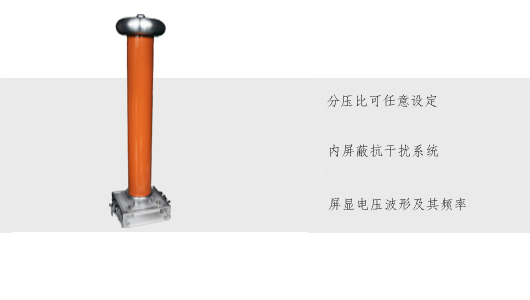

采用平衡式等电位屏蔽结构。
完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。
高精度，高线性度，高稳定度，抗干扰

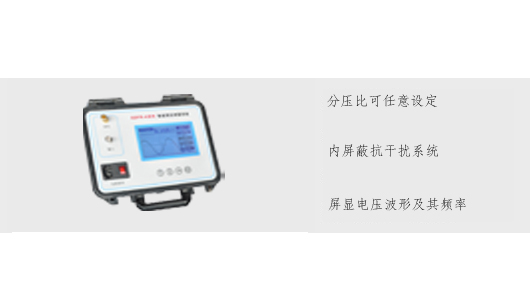

智能屏显表头，可显示交流有效值，峰值/√2,峰值系数，平均值、峰峰值；
屏显电压波形及其频率。
内屏蔽抗干扰系统，全方位均压措施，单节或分节结构
分压比可任意设定，便于校验。

产品参数

基本型号	GDFR - A50	GDFR - A100	GDFR - A150	GDFR - A200	GDFR - A300	GDFR - A 400
电压等级（ kV ）	50	100	150	200	300	400
直流频率（ Hz ）	<2
交流频率（ Hz ）	30 ～ 300
基本型准确度	AC ： 1.5%/DC ： 1.0%
G 型准确度	AC ： 1.0%/DC ： 0.5%					--
H 型准确度	AC ： 0.5%/DC ： 0.5%				--	--
阻抗（ MΩ ）	650	1200	1700	2200	3500	4300
电容量（ pF ）	320	180	150	120	120-500	100-800
分压比	1000:1 或 10000:1 特殊比例可定做
高度（ mm ）
尺寸（ mm ）	150×150	160×160	200×200		260×260	800×800
电缆阻抗（ Ω ）	50 / 75
量程范围	1 、分高低两个量程 2 、低量程 :0 ～ 20 kV 3 、高量程 :20kV- 标称额定电压				1 、低量程 :0 ～ 200 kV ， 2 、高量程 : 200kV- 标称额定电压
电缆长度（米）	3	4	5	6	8	10
重量（ kg ）	5.5	6.9	10.6	14.1	23.5	48.2
填充介质	进口干式高分子材料
使用温度范围	0℃ ～ 45℃
相对湿度	<85%RH, 无凝露
海拔高度	<1500 米，高海拔地区可以定做
使用场所限制	户内使用或晴朗天气条件下户外使用
